Scopul aplicatiei

Oferta completă pentru toate aplicațiile

O gamă largă de variante ale noilor distribuitoare KAN-therm InoxFlow acoperă 100% din varinatele curente din alamă și le va înlocui în cele din urmă în oferta KAN-therm.

Pentru a identifica cu ușurință fiecare serie și, în consecință, scopul și echipamentul acesteia, introducem un nou sistem de descriere bazat pe litere pentru distribuitoare le noastre. Prima litera denota aplicația, a doua descrie bara superioara a distribuitorului, a treia descrie bara inferioara a distribuitorului, iar ultima litera indica accesorii suplimentare.

R - distribuitoare pentru instalații de încălzire centrală și apă potabilă

Distribuitor KAN-therm InoxFlow (foto 1) seria RBB este o versiune de bază, fără nipluri, cu conexiuni de ½ ” mama și intrare mama cu filet ½” în partea superioară a barei de ex, petru aerisior. Un alta gama este seria RNN (foto 2): o versiune echipată cu nipluri ¾ "pt circuite individuale, de asemenea cu un filet interior ½" pe bara superioara a distribuitorului. A treia variantă a distribuitorului KAN-therm InoxFlow este Seria RVV (foto 3), care este echipată cu nipluri ¾ " și robineti de închidere pe fiecare circuit. Datorită acestui design, putem întrerupe complet debitul printr-un radiator, fără a opri întreaga instalație de încălzire

Toate aceste distribuitoare sunt echipate cu racord de 1 " mama la conducta principala.

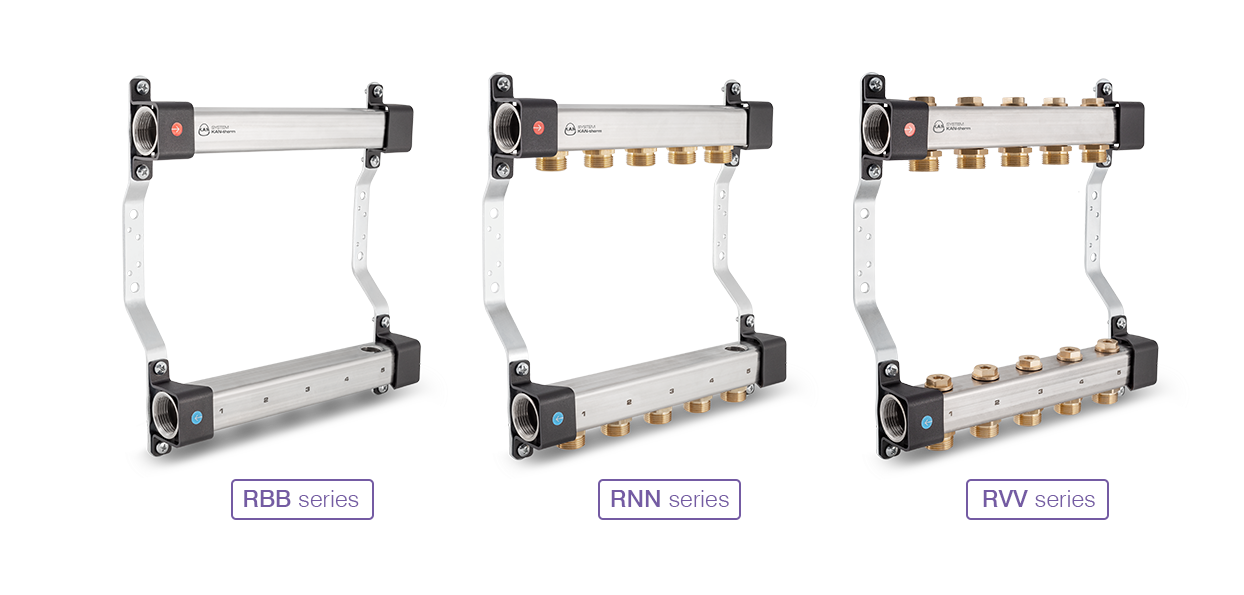

Foto 1. Seria RBB: distribuitoare cu racorduri de ½ "

Foto 2. Seria RNN: distribuitoare cu nipluri ¾ "

Foto 3. Serie RVV: distribuitoare cu nipluri ¾ "și robineti de închidere

U - distribuitoare pentru încălzire / răcire de suprafață (podea, perete sau tavan)

Gama completa KAN-term InoxFlow include atât distribuitorul simplu, cât și distribuitorul cu unitate de amestecare integrată. În funcție de echipament, oferim mai multe variante. Fiecare serie este descrisă în detaliu mai jos.

Distribuitoare le KAN-therm InoxFlow pentru instalații de încălzire sau răcire a suprafeței pot funcționa, de asemenea, în sisteme de glicol, amestecuri antigel cu concentrație de glicol până la 50%. Utilizarea debitmetrelor garantează posibilitatea reglării precise a debitului prin bucle individuale.

Distribuitoare le KAN-term InoxFlow fără unitate de amestec

Printre distribuitoarele KAN-therm InoxFlow fără unitate de amestec, există modele cu supape de echilibrare și debitmetre, iar pt fiecare dintre aceste modele sunt disponibile trei modele.

V - Distribuitoare cu supape de echilibrare

Seria UVN (foto 4) este o versiune de bază, echipată doar cu supape de echilibrare pentru reglarea hidraulică a instalației. O versiune mai extinsă a acestui design este galeria de serie UVS (foto 5) cu supape de echilibrare și servomotoare. Seria UVST (foto 6) include: supape de echilibrare, robinete servomotoare, precum și aerisitor și robinet de golire montate pe partea dreaptă a distribuitoare lor.

Distribuitoarele cu supape de echilibrare necesită cheie Allen pentru a modifica setările supapei. Este o opțiune excelentă pentru investiții publice, unde este necesară maximizarea protecției instalației împotriva interventiilor neautorizate.

Toate aceste distribuitoare sunt echipate cu nipluri ¾ pentru bucle și conexiune de 1 ” mama la conducta principală.

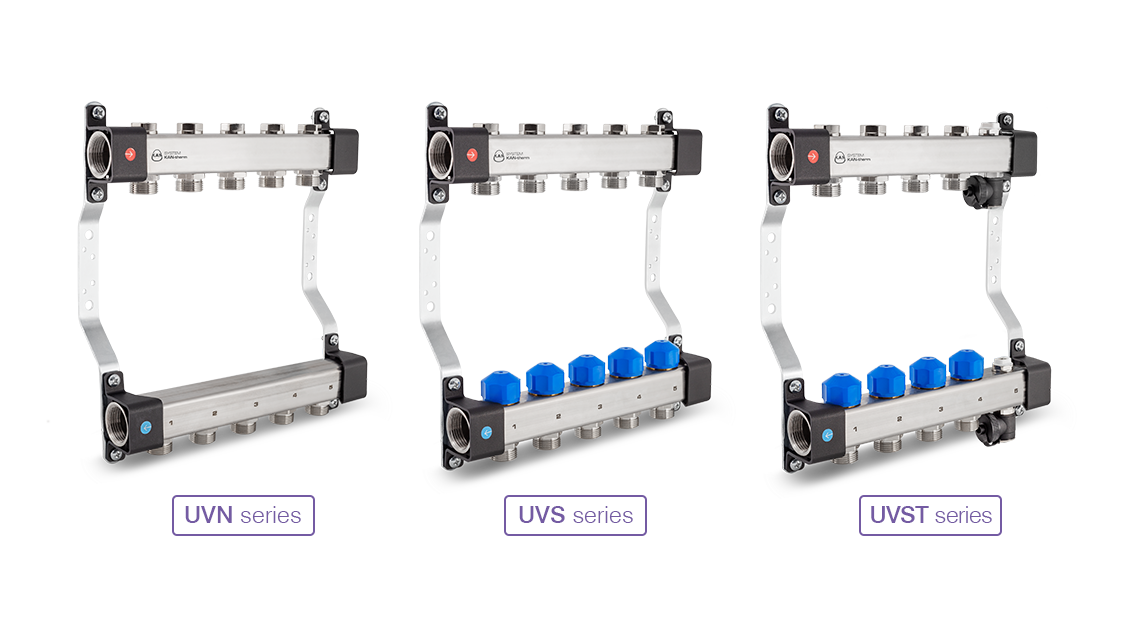

Foto 4. Seria UVN: distribuitoare cu supape de echilibrare

Foto 5. Seria UVS: distribuitoare cu supape de echilibrare și servomotor

Foto 6. Seria UVST: distribuitoare cu supape echilibrare, supape servomotor și secțiune de aerisire

F - distribuitoare cu debitmetre

Acestea sunt cele mai populare variante utilizate pe piața instalațiilor. Debitmetrele utilizate la producerea tuturor distribuitoarelor KAN-term InoxFlow au posibilitatea reglării hidraulice precise (setarea debitului necesar) în intervalul 0-2,5 l / min.

Ca un standard, în scopuri de transport, barele echipate cu debitmetre sunt montate din fabrică cu debitmetre orientate în jos, protejându-le astfel împotriva deteriorărilor mecanice. Cu toate acestea, datorită construcției inteligente a barei, atunci când instalați distribuitorul KAN-therm InoxFlow, nu este necesar să îl deșurubați complet din suporti. Pur și simplu rotiți bara în axă pentru a restabili aranjarea corectă a barei cu debitmetrele in sus. Soluție rapidă și eficienta.

Oferim 3 modele: versiunea de bază a seriei UFN (foto 7) doar cu debitmetre; seria UFS mai extinsă (foto 8) cu debitmetre și robineti servomotor; și seria UFST cea mai echipată (foto 9) cu debitmetre, supape servomotor robinet de golire , aerisitor, și dopuri montate pe partea dreaptă a distribuitorului.

Toate aceste distribuitoare sunt echipate cu nipluri ¾ pe buclele individual și conexiune de 1 ” mama la conducta principală.

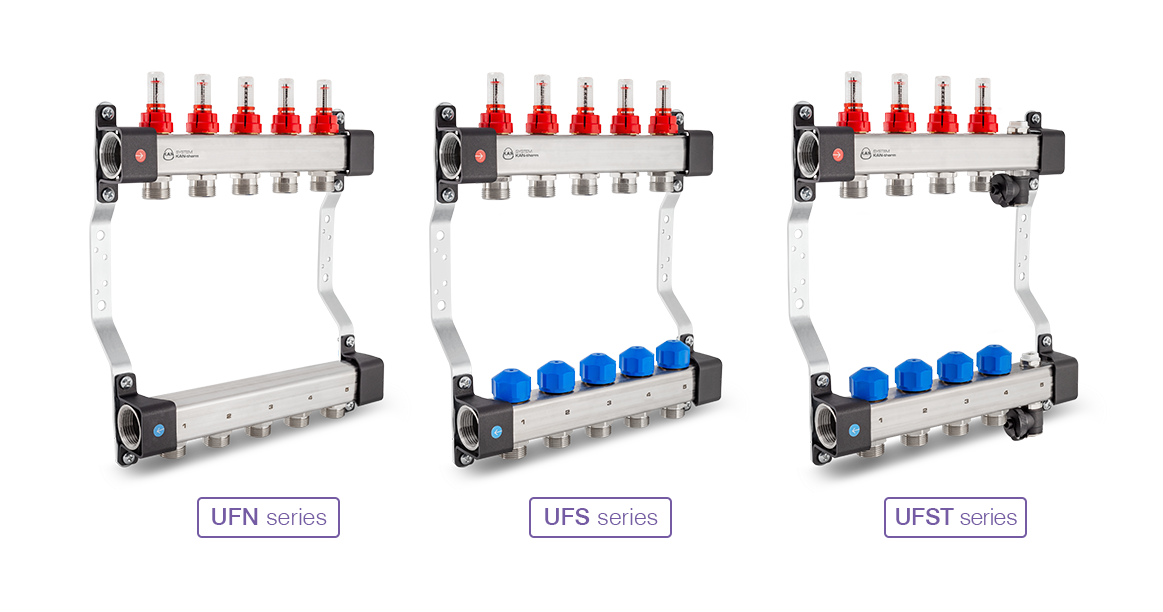

Foto 7. Serie UFN: distribuitoare cu debitmetre

Foto 8. Seria UFS: distribuitoare cu debitmetre și robineti servomotor

Foto 9. Seria UFST: distribuitoare cu debitmetre, robineti servomotor și secțiune de aerisire

MAX - cu debitmetre 0-5 L/min.

Este disponibilă, de asemenea, o versiune a distribuitorului UFSTmax cu debitmetre de 0-5 l/min.

Acest tip de distribuitor este dedicat instalațiilor care necesită debituri crescute. Debitul crescut permite utilizarea distribuitoarelor InoxFlow în clădiri comerciale și publice. Distribuitorul UFSTmax este recomandat în special pentru utilizarea cu surse de căldură inovatoare, la temperaturi scăzute. Debitmetrele de precizie permit funcţionarea în sistemele de glicol, ceea ce înseamnă că distribuitoarele KAN-therm InoxFlow sunt perfect compatibile atât cu sistemele de încălzire, cât și cu cele de răcire.

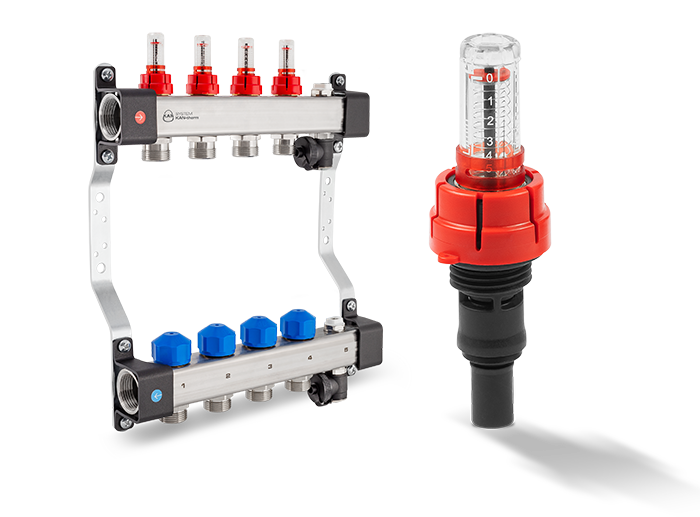

Fot 10. USFTmax: Distribuitoarele cu debitmetre de 0-5l / min, aerisitoare si pregatire pentru actuatoare

U..P - distribuitoare cu unitate de amestec integrată

Acest tip de distribuitoare cu funcție dublă este o soluție foarte populară în cazul instalațiilor mixte, adică o combinație a unei instalații de radiatoare tradiționale cu sisteme radiante pentru podea, perete sau tavan (temperatură joasă).

Acestea sunt disponibile ca seria USVP (foto 10) cu robineti de echilibrare și seria USFP (foto 10) cu robineti de echilibrare și seria USFP (foto 11) cu debitmetre. În mod standard, ambele serii sunt echipate cu nipluri ¾ pentru bucle individuale, supape servomotor, grup de golire și aerisire fixat în bara distribuitorului și unitate de amestecare a pompei. Conexiunea la conducta principală este pe filet interior ½ ”.

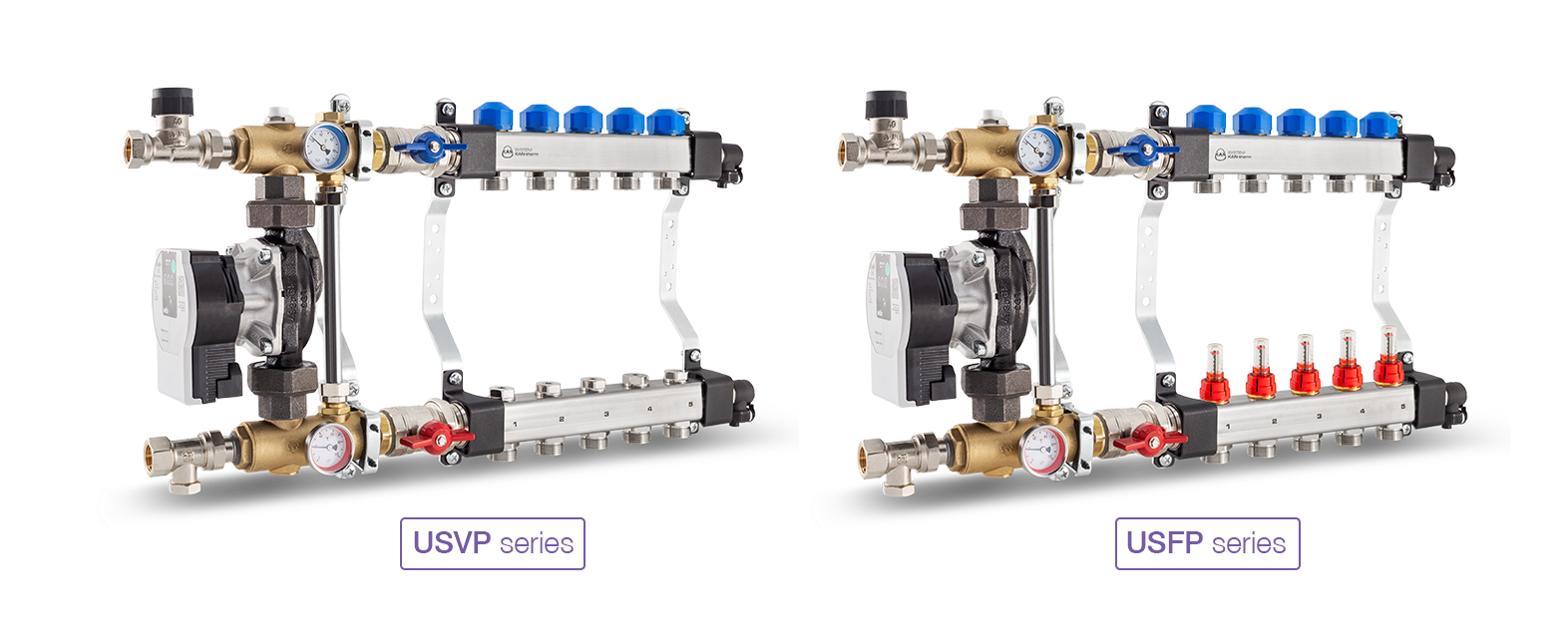

Foto 11. Seria USVP: distribuitoare cu robineti de echilibrare , servomotor și unitate de amestec cu pompa Wilo Para 25/6

Foto 12. Seria USFP: distribuitoare cu debitmetre , robineti servomotor și unitate de amestec cu pompa Wilo Para 25/6
